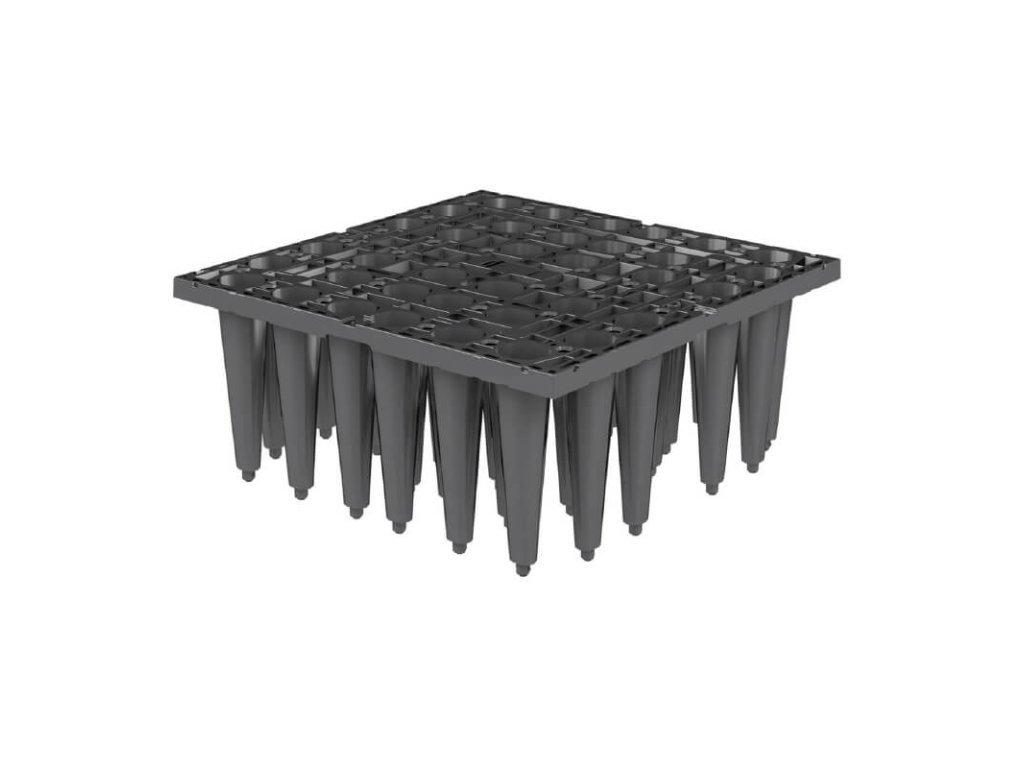

Ecobloc Inspect Smart - základní modul 202 l

EcoBloc Inspect Smart – systém pro vsakování a retenci dešťové vody

GRAF EcoBloc Inspect Smart představuje špičkové řešení pro vsakování a retenci dešťové vody. Díky modulární konstrukci lze systém flexibilně přizpůsobit jak malým soukromým objektům, tak rozsáhlým stavebním projektům. Bloky jsou inspektovatelné kamerou, čistitelné vysokotlakým proplachem a umožňují provoz s minimální údržbou i při vysokém zatížení.

Montáž a příslušenství

Tělo bloku doplňte o:

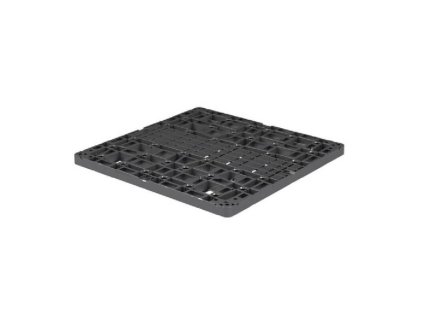

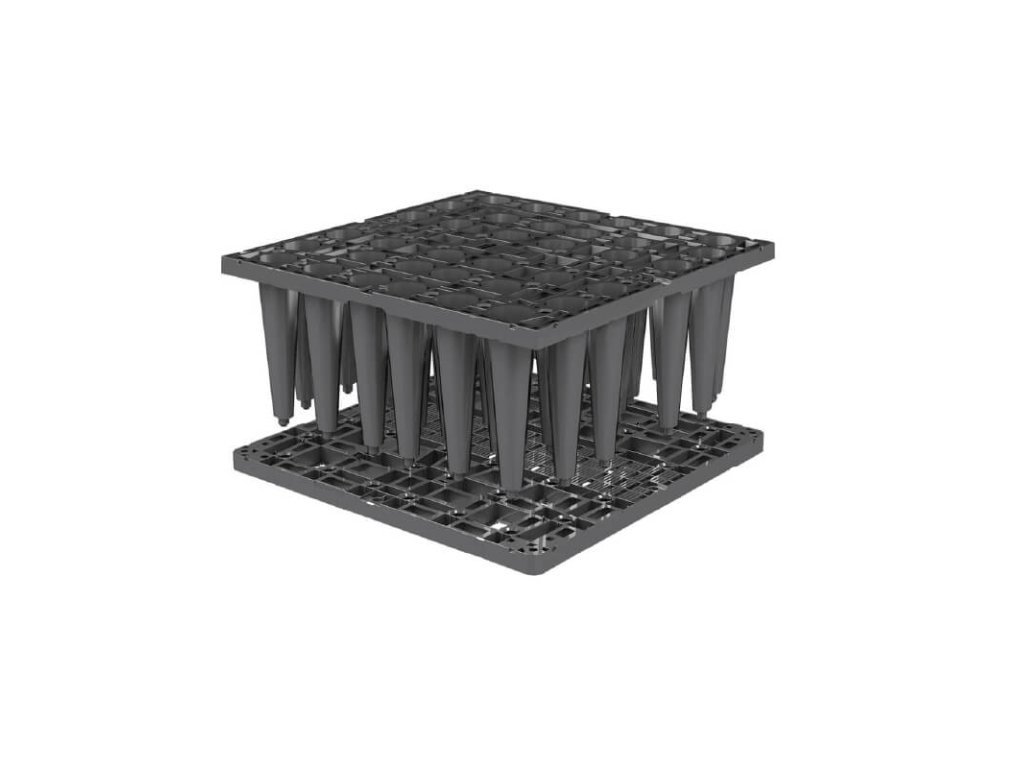

• Podkladovou desku – V jednovrstvé instalaci 1:1 s počtem bloků; u vícevrstvých instalací pouze pro spodní vrstvu.

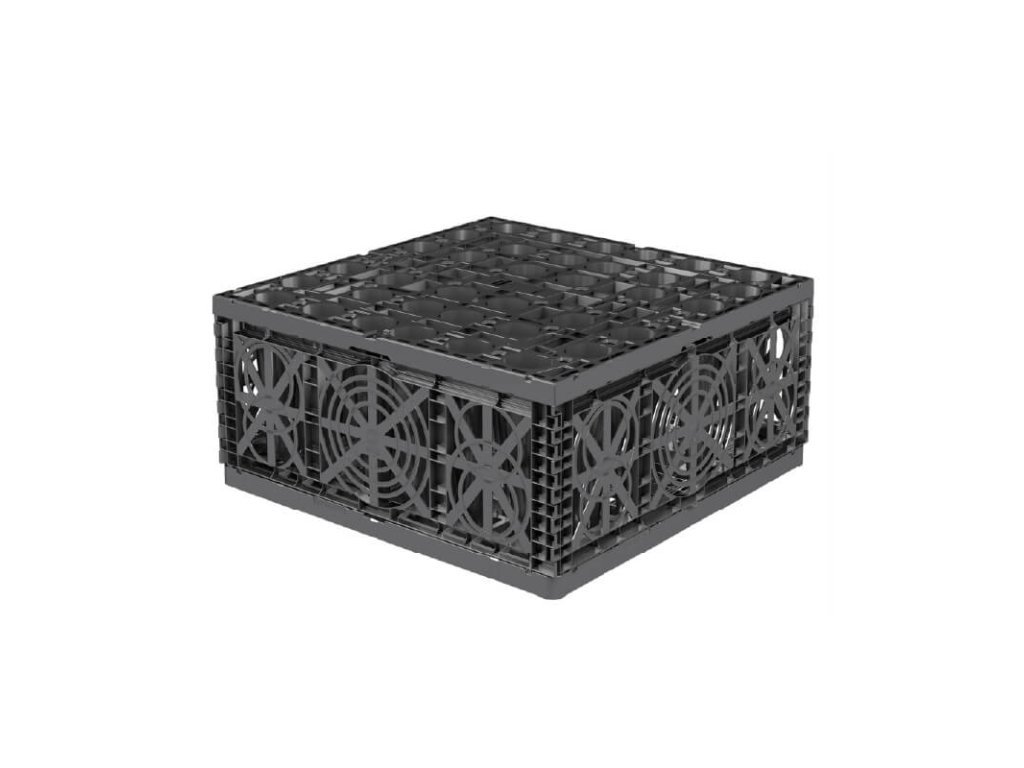

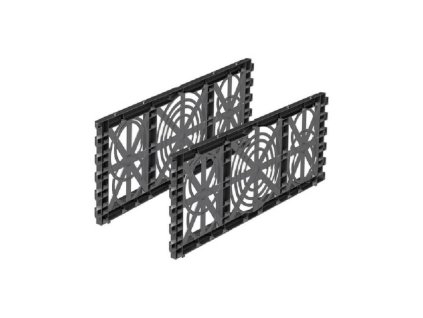

• Zakončení bloku (2 ks) – Každý blok EcoBloc Inspect Smart má z výroby otevřenou konstrukci bez pevných bočních stěn. Pro uzavření všech stran systému je nutné použít zakončovací prvky (End Plates), které se dodávají v páru. Pro sestavení vsakovacího nebo retenčního pole je tak potřeba na každý blok počítat dva páry zakončení – jeden pár pro podélný směr a jeden pár pro příčný směr. U vnitřních bloků, které sousedí s ostatními, se zakončení nepoužívá.
• Propojovací spojky – Pro pevné spojení bloků a stabilitu celého vsakovacího objektu. Jednoduché zacvaknutí umožňuje rychlou a bezproblémovou montáž.

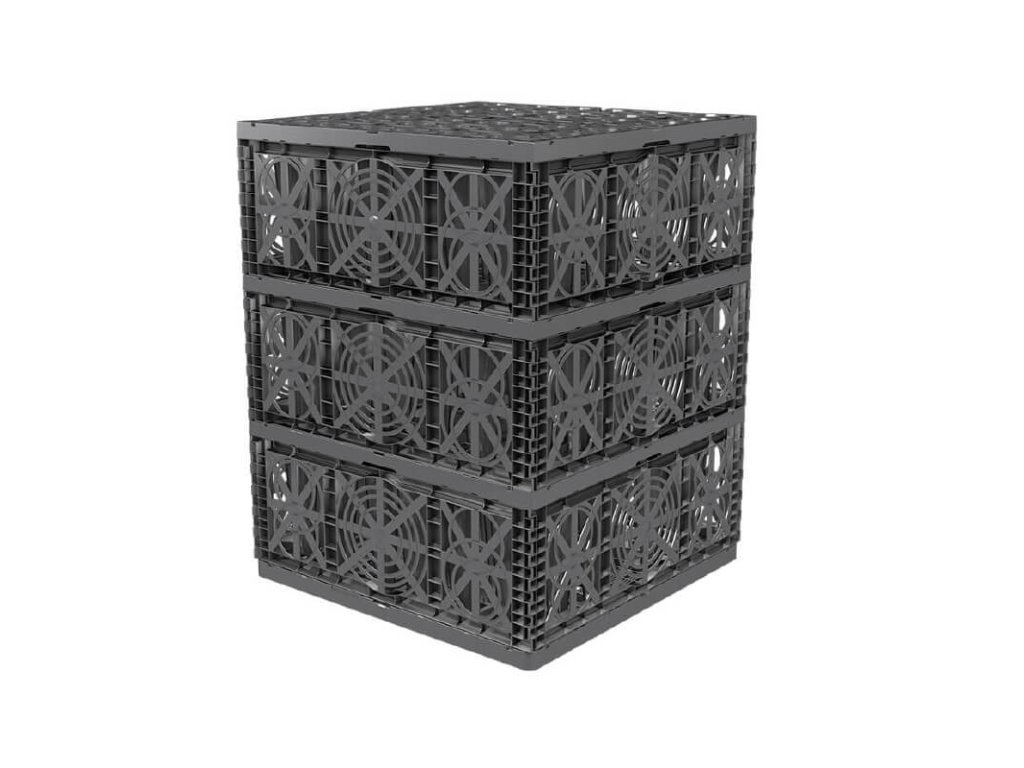

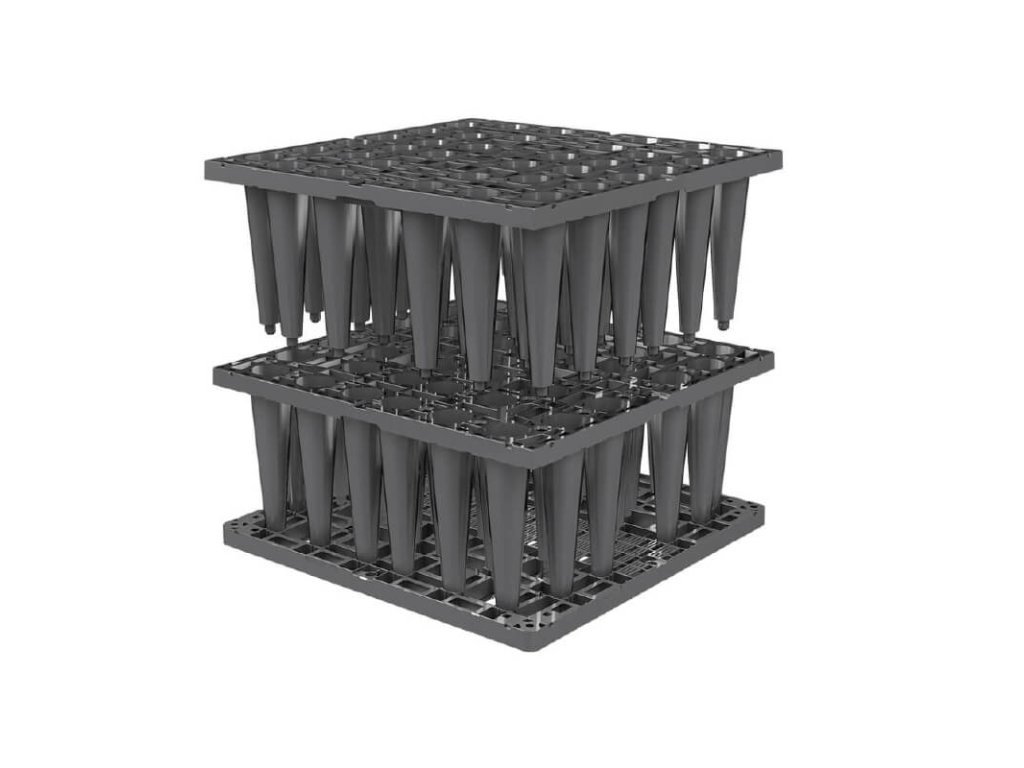

Bloky lze skládat do různých tvarů a objemů podle požadavků projektu.

Pokud již máte projektovou dokumentaci, potřebujete navrhnout velikost vsakovacího objektu, nebo si nejste jistí, neváhejte využít náš kalkulátor velikosti vsakovacího objektu nebo nás kontaktujte na info@vsakovacky.cz. Rádi Vám s Vaším projektem pomůžeme.

Hlavní přednosti

• ✅ Vysoká účinnost vsakování a retenční kapacita – čistý objem modulu cca 202 l (využitelnost 96 %).
• ✅ Inspekční kanál integrovaný v konstrukci – umožňuje kamerovou kontrolu a údržbu bez výkopových prací.
• ✅ Možnost čištění vysokotlakým proplachem – zachovává dlouhodobou propustnost systému.
• ✅ Vysoká pevnost a zatížení až SLW 60 – vhodné i pod dopravní plochy.

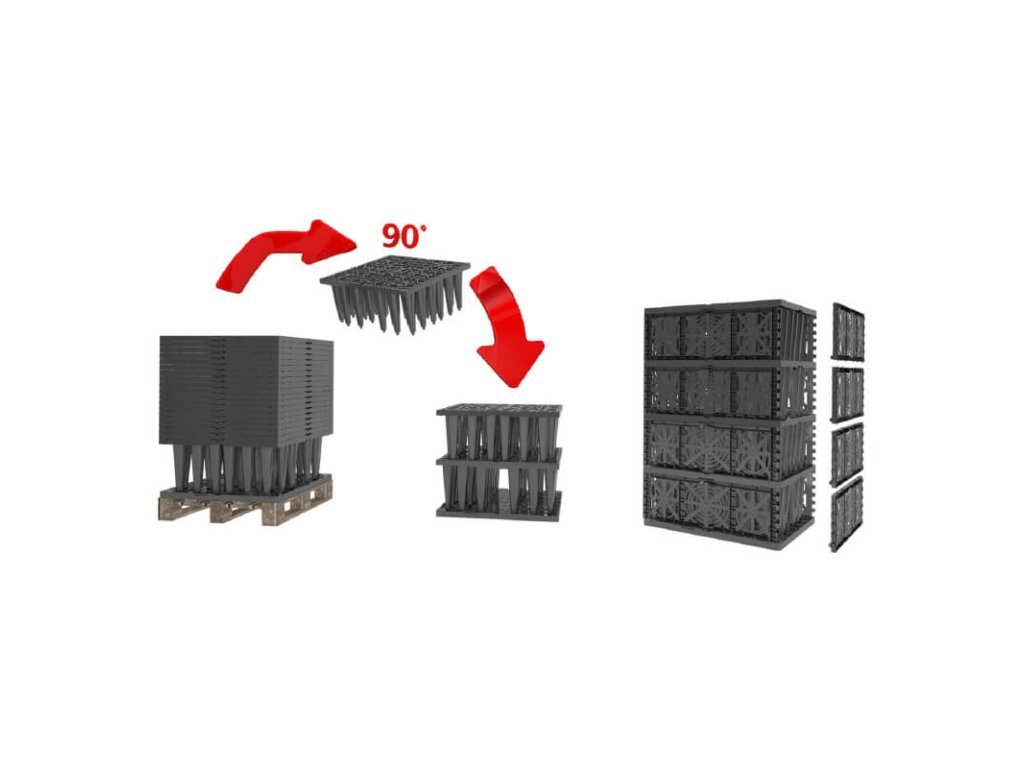

• ✅ Rychlá a snadná instalace – montáž do hloubky až 5 m, nízká hmotnost (10 kg).
• ✅ Ekologické provedení – vyrobeno ze 100 % recyklovaného polypropylenu, plně recyklovatelné.
• ✅ Životnost minimálně 50 let – ověřená kvalita značky GRAF.

Údržba a provoz

Systém je navržen pro snadnou údržbu v souladu s českými technickými normami ČSN 75 9010 a ČSN 75 9011. Kontrola a čištění probíhá prostřednictvím revizních kanálů nebo inspekčních šachet. Pro maximální životnost se doporučuje roční kontrola systému a filtračních prvků, případně proplach každých 24 měsíců podle míry znečištění. Inspekci a údržbu může provádět běžná kanalizační technika.

Technické parametry

Použití a kompatibilita

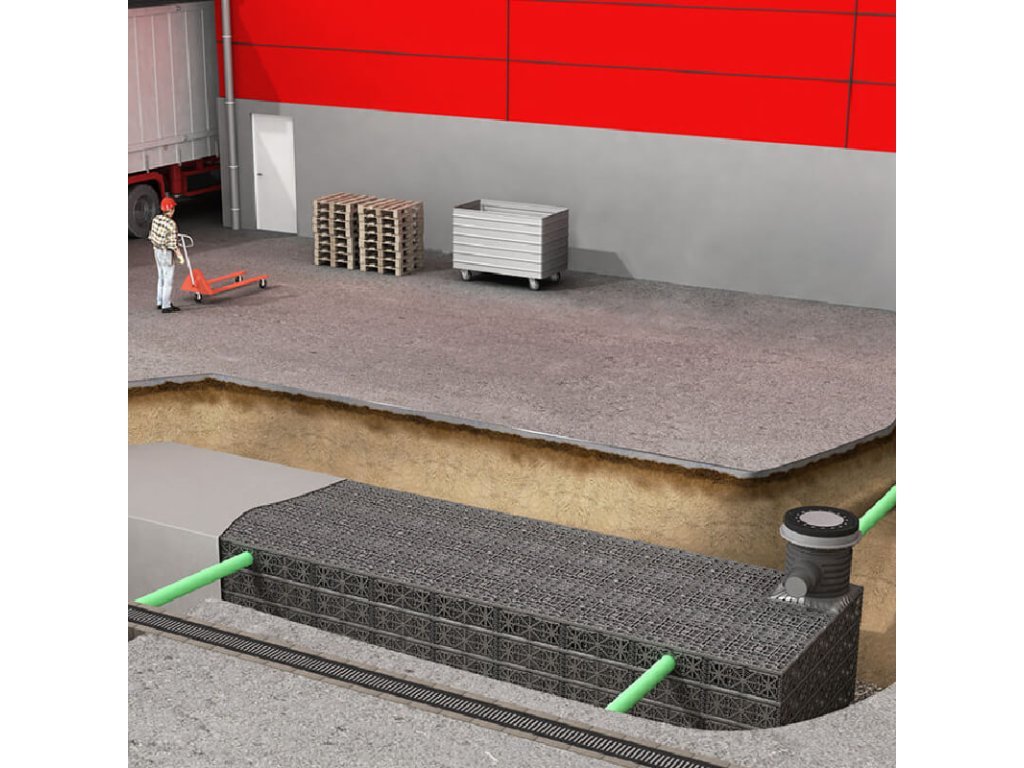

EcoBloc Inspect Smart je určen pro vsakovací pole a retenční nádrže s řízeným odtokem. Je plně kompatibilní s příslušenstvím GRAF: podkladová a krycí deska, koncové desky, spojky, geotextilie GRAF-Tex a adaptérové desky pro DN až 600. Pro přístup, inspekci nebo připojení lze doplnit šachtové prvky EcoBloc Inspect Smart Plus a Vario 800 Flex.
